树木植物生长测量仪器更多

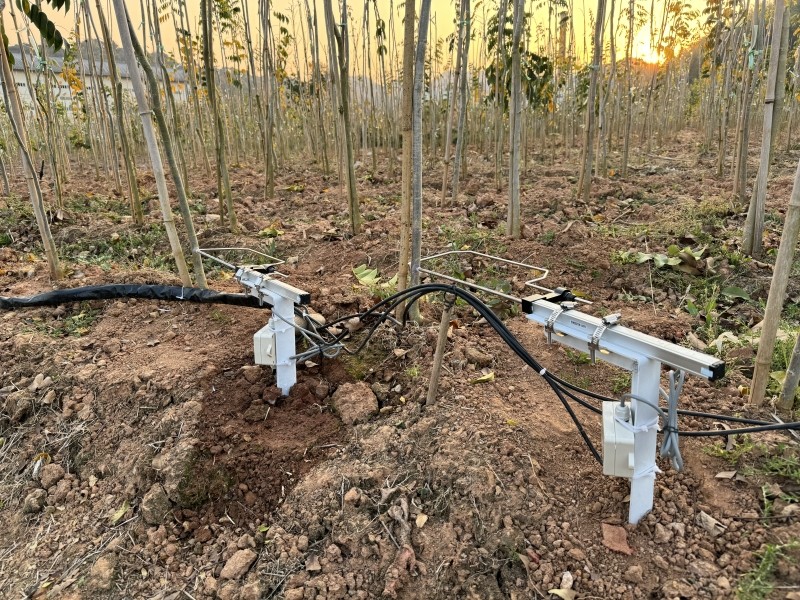

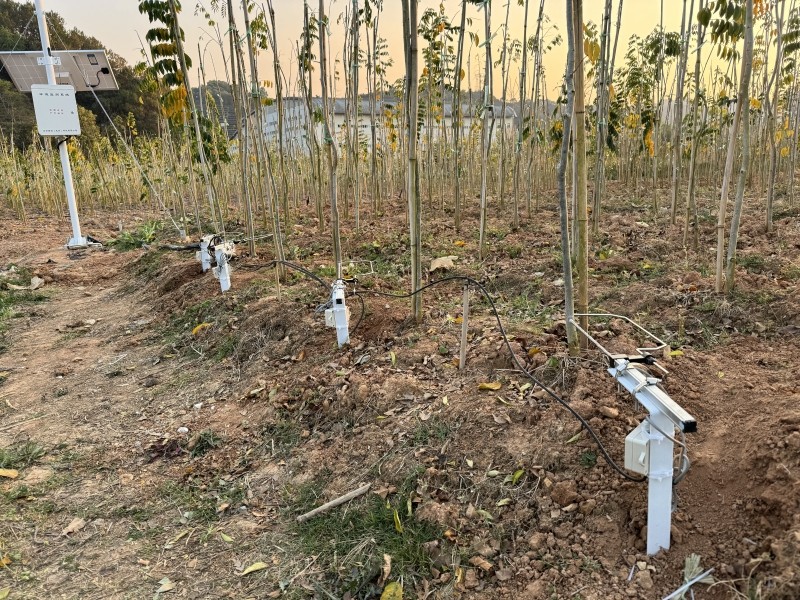

树苗幼树生长监测系统是由高度的电子测量生长传感器,数据采集器,供电系统,传输系统组成,并且生长传感器带有温度自动补偿功能。利用该仪器可以很容易的监测环境因子对植物果实、茎杆生长变化的影响。数据采集器或计算机通过测径器桥状张力探头的信号变化,实时测量植物的日生长与长期生长变化。
主采集器:新型自动站主采,具体独立USB接口,可通过串口调试。
主采集器是自动站的核心,由硬件和嵌入式软件组成。硬件包含高性能的嵌入式处理器、高精度的 A/D 电路、高精度的实时时钟电路、大容量的程序和数据存储器、传感器接口、通信接口、CAN总线接口、外接存储器接口、以太网接口、监测电路、指示灯等,硬件系统能够支持嵌入式实时操作系统的运行。
主采集器嵌入式处理器的选取应还应满足下列要求:
(1)综合考虑速度、功耗、环境要求,能支持嵌入式实时操作系统的运行并具有内置的 Watchdog 功能,采用当前市场主流ARM9系列的32位处理器;
(2)选择 16 位以上的 A/D 转换电路,以满足传感器的测量要求;
(3)实时时钟电路能保证误差 15s/月的要求;
(4)程序存储器为非易失性的,容量满足嵌入式软件的容量要求,并具有 50% 的余量;
(5)数据存储器为非易失性的,容量满足数据存储的要求,并具有 50% 的余量;
(6)RAM满足嵌入式软件的运行要求,并且有 30% 的余量。
主采集器的外界存储器配置
(1)1个U盘;
(2)1个USB端口。
数据通讯方式
(1)主采集器配置1个调试串口RS232-D,使用串口调试线连接主采集器的调试串口和PC机的RS232串口;
(2)设置PC机的串口通讯参数9600,N,8,1;
(3)PC机运行串口通讯软件,即可实现主采集器与PC机之间的数据通讯。
供电电压 | DC12-24V |
信号输出 | RS485/4-20mA/0-5V |
测量范围 | A型:0-50mm |
B型:0-100mm | |
C型:0-150mm | |
D型:0-250mm | |
通讯协议 | 标准MODBUS协议 |
波特率 | 9600 |
平均功耗 | 0.3W |
寿命 | 大于1000000次 |
精度 | ±1% |
行程 | zui大量程+3mm |
工作温度 | -40-80℃ |
工作湿度 | 0-95%RH |
标配线长 | 2.5m |
防护等级 | IP65 |
