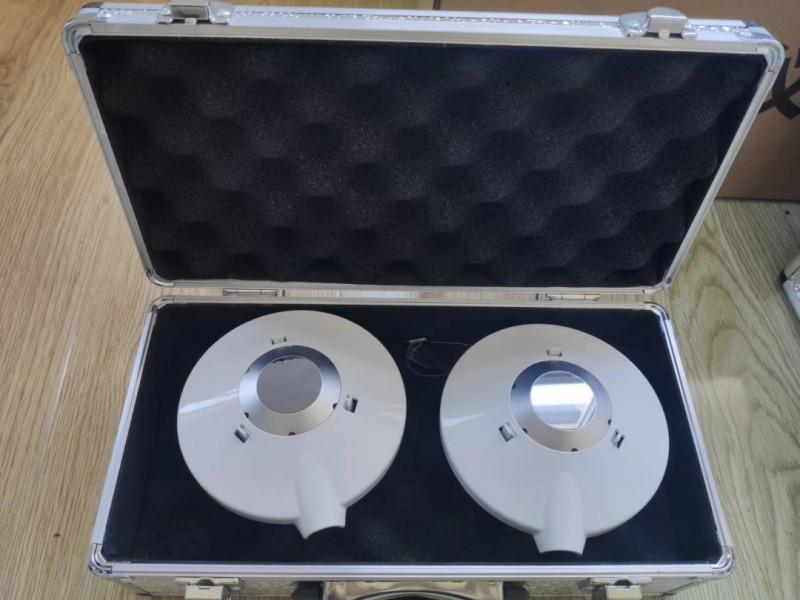

太阳长波辐射表

更新日期2023-02-27

型号DF-TCB

长波辐射表又称地球辐射表,主要用于测量来自大气和地球表面波长范围为4~50μm的红外辐射,是一种基于热电效应的辐射传感器。根据安装状态的不同,分别可测量大气长波辐射、地面和反射长波辐射。

手机(微信同号)1305135368318401933683

产品详情

长波辐射表又称地球辐射表,主要用于测量来自大气和地球表面波长范围为4~50μm的红外辐射,是一种基于热电效应的辐射传感器。根据安装状态的不同,分别可测量大气长波辐射、地面和反射长波辐射。

应用领域:

太阳能热利用研究

天气与气候的研究

农林业生态研究

环境科学辐射能量平衡研究

太阳能建筑*域

极地、海洋、冰川气候研究

产品特点

*  符合WMO世界气象组织规范

*  余弦响应误差小

* 一級表,稳定性強

* 具有加热功能,可以防止结露与结霜,从而提高了测量*度,使得长波辐射传感器适应

各种气侯环境。在加热功能开启时,需要额外的供电电源。

太阳长波辐射表测量原理

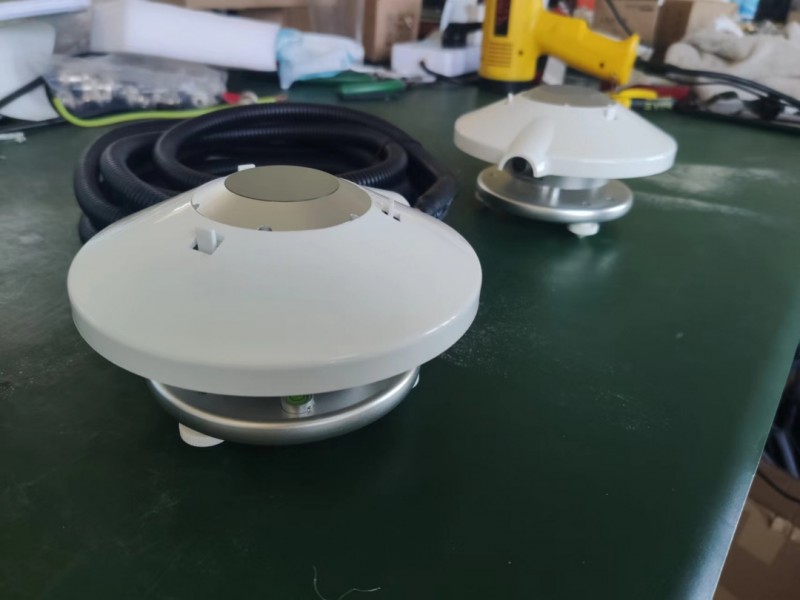

长波辐射表由硅制弧形滤光罩、感应元件(热电堆)、热敏电阻、表体、遮光板、干燥剂窗口等部件组成。感应元件由快速响应的绕线电镀式多结点热电堆组成,感应面涂有进口高吸收无光黑色涂层,吸收辐射能,产生的热量通过热电阻,使热电堆温度变化并转化为电压信号。

长波辐射表的腔体内将一热敏电阻嵌入热电堆边缘冷结点处,以便监测表体内的温度。特殊设计的弧形硅制外罩,在其内表面沉积干涉滤光膜,用于截止太阳短波辐射。这种弧形滤光罩*大的特点是涂层均匀性优于半球罩,能确保窗口均匀透过,并且其视角可达180°,具有良好的余弦响应。


项次

产品名称

技术指标

1

光谱范围

4500~50000 nm

2

测量范围

-1000~+1000W/m2

3

信号输出

-20~0mV

4

灵 敏 度

5-15μV/W•m-2

5

响应时间

< 20 s (99%)

6

内    阻

≤ 200 Ω

7

年稳定性

±2%

8

非 线 性

< ± 2%

9

温度系数

≤±1%(-20℃~+50℃)

10

工作环境温度

-40℃~+80℃

11

工作环境湿度

0~10*%RH

12

窗口加热偏差

<15 W.m-2 @ 1000 W.m-2

13

加热功率

1.6 W @12VDC

14

校准溯源性

ITS 90

15

温度传感器

Pt100
