一体式雷达测流系统

更新日期2023-03-12

型号DF-LS型

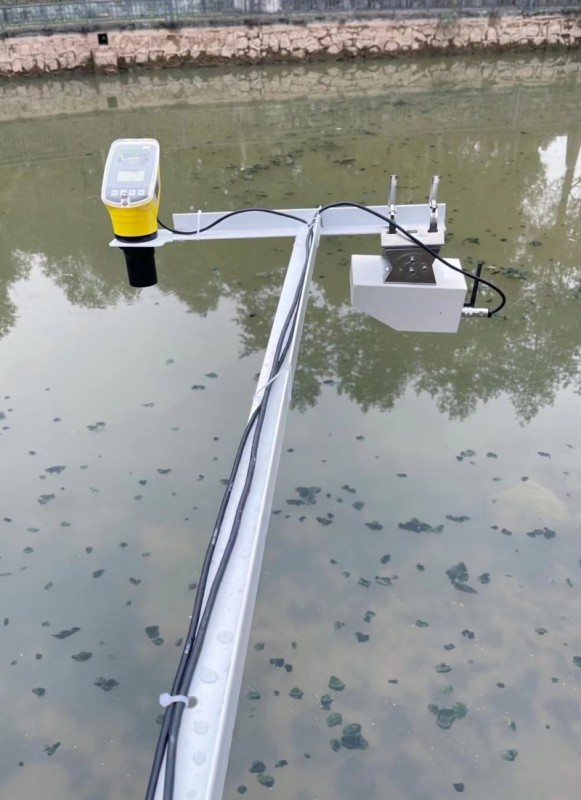

在线流量监测系统是一款基于微波技术的集成了无线数据传输的一体化雷达流量计。它采用平面微波技术,通过非接触方式测量水体的流速和水位,根据内置的软件算法模型,计算并输出实时断面流量及累计流量;可用于明渠、河道、灌渠、地下排水管网、防汛预警等场合进行非接触式流量测量。

手机(微信同号)1305135368318401933683

产品详情

在线流量监测系统是一款基于微波技术的集成了无线数据传输的一体化雷达流量计。它采用平面微波技术,通过非接触方式测量水体的流速和水位,根据内置的软件算法模型,计算并输出实时断面流量及累计流量;可用于明渠、河道、灌渠、地下排水管网、防汛预警等场合进行非接触式流量测量。

该设备内嵌RTU数据采集和传输单元、并可通过手机APP进行参数配置,可显著降低现场安装调试工作量,提高项目实施效率;实现了流量计的远程维护功能,可大量节省维护时间和费用。


1.非接触式测量,结合断面参数计算流量,不受风、温度、雾霾、泥沙、漂浮物等影响;

2.适用于多种测量条件,可以输出流速、水位、瞬时流量、累计流量的测量数据;

3.可扩展阵列式多点测流,通过配置一套流量计和多套流速仪,实现对宽断面的流量进行测量;

4.内置RTU,降低了系统集成的复杂度;

5.配套手机APP在现场对设备维护和调试,节约了安装和维护人员的工作时间;

6.支持远程升级和维护;

7.IP68防护等级,内部防反接设计,内置防雷设计;

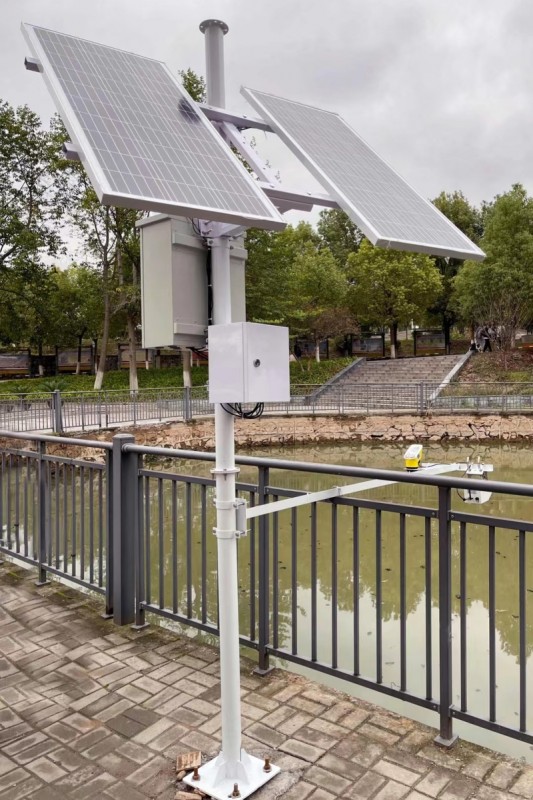

8.低功耗,可以使用太阳能供电,方便安装,免维护。

项目

指标

测流系统

测量原理

平面微带阵列天线 CW+PCR

工作模式

手动、自动、遥测

适用环境

24小时、雨天

工作温度

-30~80℃

工作电压

3.5~4.35VDC,7-32VDC(可选)

工作电流

稳态电流约80mA,数据上传约250mA,休眠状态低于1mA

防护等级

IP68

防雷等级

6KV

外观尺寸

160*100*80.2 (单位mm)

重量

小于1kg

雷达波测速传感器

雷达功率

100mW

雷达频率

24GHz

测程

40m

测速范围

0.03~20m/s

测速*度

0.01m/s;±1%FS

天线角度

12°

测量方向

自动识别水流方向,内置垂直角度校正

雷达水位计

雷达功率

10mW

雷达频率

60GHz

测量范围

0.2-7米

测量*度

±2mm / ±1mm

天线角度

数据传输系统

数传方式

RS485/ RS232(预留),4~20mA,433MHz(无线传输可选),4G,NB-IOT(可选)
