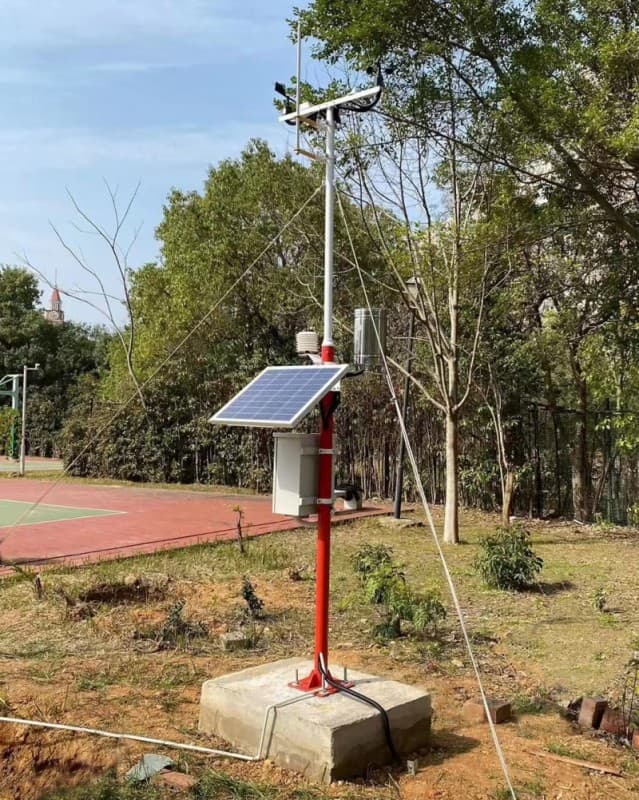

自动气象系统是一种集气象数据采集、存储、传输和管理于一体的无人值守的气象采集系统。它在工农业生产、旅游、城市环境监测和其它*业领域都有广泛的用途。
自动气象站系统由气象传感器、气象数据采集仪和计算机气象软件三部分组成。可同时监测大气温度、大气湿度、土壤温度、土壤湿度、雨量、风速、风向、气压、辐射、照度等诸多气象要素;风速风向传感等传感器为气象*用传感器,具有高精度高可靠性的特点。气象数据采集仪具有气象数据采集、实时时钟、气象数据定时存储、参数设定、友好的人机界面和标准通信功能。
系统内置大容量FLASH存储芯片;多种通讯接口可以很方便的与计算机建立有线通讯连接,若选配GPRS无线通讯模块还可实现气象设备与计算机监控中心的远程无线连接。
产品功能:
◆实时监测风速、风向、雨量、温度、湿度、气压、太阳辐射、土壤温度、土壤湿度等要素气象参数;
◆微电脑气象数据采集仪具有气象数据采集、实时时钟、定时存储、参数设定、参数和气象历史数据掉电保护等功能;
◆汉字液晶键盘人机界面,人机界面友好;
◆数据浏览功能。能提供局域网数据浏览、互联网数据浏览、手机数据浏览等多种数据浏览途径供用户
选择;
◆灵活的系统组网方式。通讯功能支持MODBUS通讯协议。提供标准有线(485、232/ USB)、无线(GPRS/
LAN/电台/WIFI/卫星)等多种通讯方式供用户选择。灵活与气象计算机组成气象监测系统;
◆可靠供电系统。提供市电、直流和太阳能系统等多种供电方式供用户选择;
◆采用全不锈钢、金属喷漆支架和野外防护箱,外形美观、耐腐蚀、抗干扰;
系统特点:
◆电源系统:风光互补供电系统、交流220V、直流5V、12V、太阳能等,根据用户需要选配。
◆可靠运行于各种恶劣的野外环境,低功耗、高稳定性、高精度、可无人值守。
◆完善的防雷击、抗干扰等保护措施。
◆硬件和软件均采用模块组合式开放性设计,可灵活组合使用。
◆监测要素可按实际需求选配。模块化设计极大的方便了后期设备的调试和升级。
◆通讯方式可根据传输距离来按需要选配,为方案提供*高的性价比。
◆气象WEB发布系统可以让用户在局域网和互联网上随时使用浏览气象站现场气象数据。
◆客户端浏览:可以通过软件客户端,实现局域网、互联网上查询、统计气象站现场气象数据。
支持无线通讯:GSM 4G GPRS无线模块
支持报警条件设定。
支持网络IP,接口设定、上位机地址设置等
支持12V\24V直流、市电多种供电方式
工作环境:温度-30~70℃,湿度≤95%RH
支持GPS定位功能;
支持气象数据实时显示
支持现场配置,标定传感器
支持太阳能供电
支持云端软件实时查看数据
主采集器是自动气象站的核心,由硬件和嵌入式软件组成。硬件包含高性能的嵌入式处理器、高精度的 A/D 电路
、高精度的实时时钟电路、大容量的程序和数据存储器、传感器接口、通信接口、CAN总线接口、外接存储器接
口、以太网接口、监测电路、指示灯等,硬件系统能够支持嵌入式实时操作系统。主采集器嵌入式处理器的选取应还应满足下列要求:
(1)综合考虑速度、功耗、环境要求,采用当前市场主流ARM9系列的32位处理器;
(2)选择 16 位以上的 A/D 转换电路,以满足传感器的测量要求;
(3)实时时钟电路能保证误差 15s/月的要求;
(4)程序存储器为非易失性的,容量满足嵌入式软件的容量要求,并具有 50% 的余量;
(5)数据存储器为非易失性的,容量满足数据存储的要求,并具有 50% 的余量;
风速传感器:0~70m/s
分辨率:0.1m/s
准确度:±(0.3±0.03V)m/s
风向传感器:0~360º
分辨率:1°
准确度:±3
空气温度传感器:-50~+100℃
分辨率:0.1℃
准确度:±0.2℃
空气湿度传感器:0~100%RH
分辨率:0.1%RH
准确度:±3%
雨量传感器:0~4mm/min
分辨率:0.2mm
准确度:±4%
气压传感器:10~1100hPa
分辨率:0.1hpa
准确度:±0.3hPa
雨雪传感器
测量范围:雨、雪有无
供电方式:DC12V
输出形式: 继电器输出
负载能力(触点容量): 5A
日照时数传感器
测量范围:0~24h
光谱范围:0.3~3μm
分辨率:0.1h
响应时间:<5s
温度相关:<±0.08%℃
余弦响应:<±10%(太阳高度角10°时)
年变化率:<±2%
非线性:<±2%
二氧化碳传感器
量程范围:0~2000ppm
准确度:±(40ppm+2%F·S)
分辨率:1ppm
总辐射传感器
测量范围:0~2000W/m2
度:±2%
输出:0-20mV
紫外辐射传感器
光谱范围:
UVA(320~400nm);
UVB(280~320nm);
UVAB(280 ~400nm)
度:<5%
土壤温湿度传感器
土湿0~100%RH
土湿分辨率:0.1%
土湿准确度:±2%
土温测量范围:-50℃- +80℃
温度分辨率:0.1℃
温度准确度:±0.3℃
能见度传感器
测试原理:红外光前向散射
测试范围:5~10000m
测量精度: ≤2km ,误差±2%
2Km-10km,误差±5%
≥10km,误差±10%
负氧离子传感器
量程:10~500000(个/ cm3)
分辨率:10个离子/cm3。
接线方式:RS-485信号:
RS-485信号:支持ModBus协议
采样数率:1秒/个。
误差:离子浓度≤±10%
迁移率:1(cm2/S*V)。
