明渠流量监测系统

更新日期2023-03-12

型号DF-MQL

与量水堰槽配合使用,测量明渠内水的流量。主要用于测量污水厂、企事液单位的污水排放口、城市下水道的流量。由于这种仪表采用超声波穿过空气,以非接触的方法测量。因此在粘污、腐蚀性液体情况下,比其它形式的仪表具有更高的可靠性。

手机(微信同号)1305135368318401933683

产品详情

与量水堰槽配合使用,测量明渠内水的流量。主要用于测量污水厂、企事液单位的污水排放口、城市下水道的流量。由于这种仪表采用超声波穿过空气,以非接触的方法测量。因此在粘污、腐蚀性液体情况下,比其它形式的仪表具有更高的可靠性。

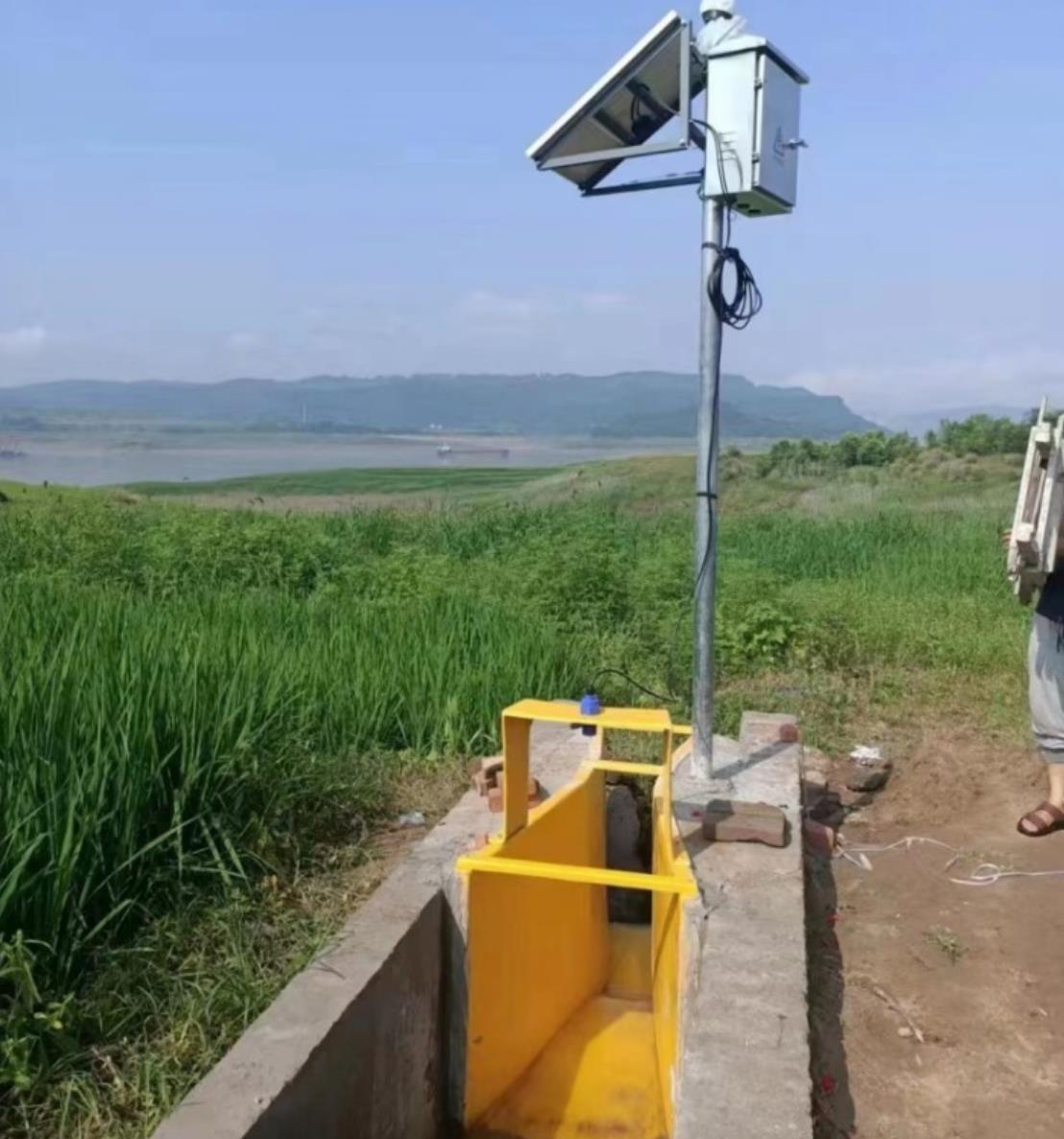

明渠流量计仪表直接测量的物理量是液位。用于明渠测流量时,在明渠上安装量水堰槽。量水堰槽把明渠内流量的大小转成液位的高低。仪表测量量水堰槽内的水位,再按相应量水堰槽的水位-流量关系反算出流量。

常用的量水堰槽有,直角三角堰、矩形堰和巴歇尔槽。

使用超声波明渠流量计,安装时必须知道配用量水堰槽的水位-流量对应关系。

量水堰槽的水位-流量关系可以从国家计量检定规程《明渠堰槽流量计》JJG711-90中查到。

巴歇尔槽知道了喉道宽度b,就可以用相应的公式算出水位-流量对应关系。

直角三角堰和矩形堰也有相应的公式。但是还与按装的渠道尺寸有关。确定水位-流量关系时,三角堰与渠道宽B、开口角度、上游堰坎高度p有关。

超声波测液位原理:本仪表采用超声波回声测距法测液位。探头固定安装在量水堰槽水位观测点上方。探头对准水面。探头向水面发射超声波。

仪表的工作原理:仪表控制探头发射和接收超声波。测量声波传输时间测算液位mm。在通过查水位-流量表,把液位转成流量(单位:升/秒)。

仪表显示:仪表显示液位高度、瞬时流量、仪表把瞬时流量按时间累加,得出累计流量。

仪表输出有,4~20mA电流模拟量;继电器的开关量(需订货选择);RS485的数字信号;


1. 流量量程:0.1升/秒~10米3/秒(由配用量水堰槽的规格决定)

2. 流量不确定度:5%

3. 超声波测距:2米

4. 探头盲区:0.4米(从探头的法兰盘起,0.4米内不能用于测量)

5. 测距误差:<0.4%  或±3毫米(在1米量程内)

6. 水位分辨力:1毫米

7. 仪器防护:探头为可防水式不可以浸水;仪器为防尘式

8. 交流或直流供电: 交流:220V 50HZ  2W;其他方式选购
