空气质量监测站系统建设方案
1、概述
1.1产品简介

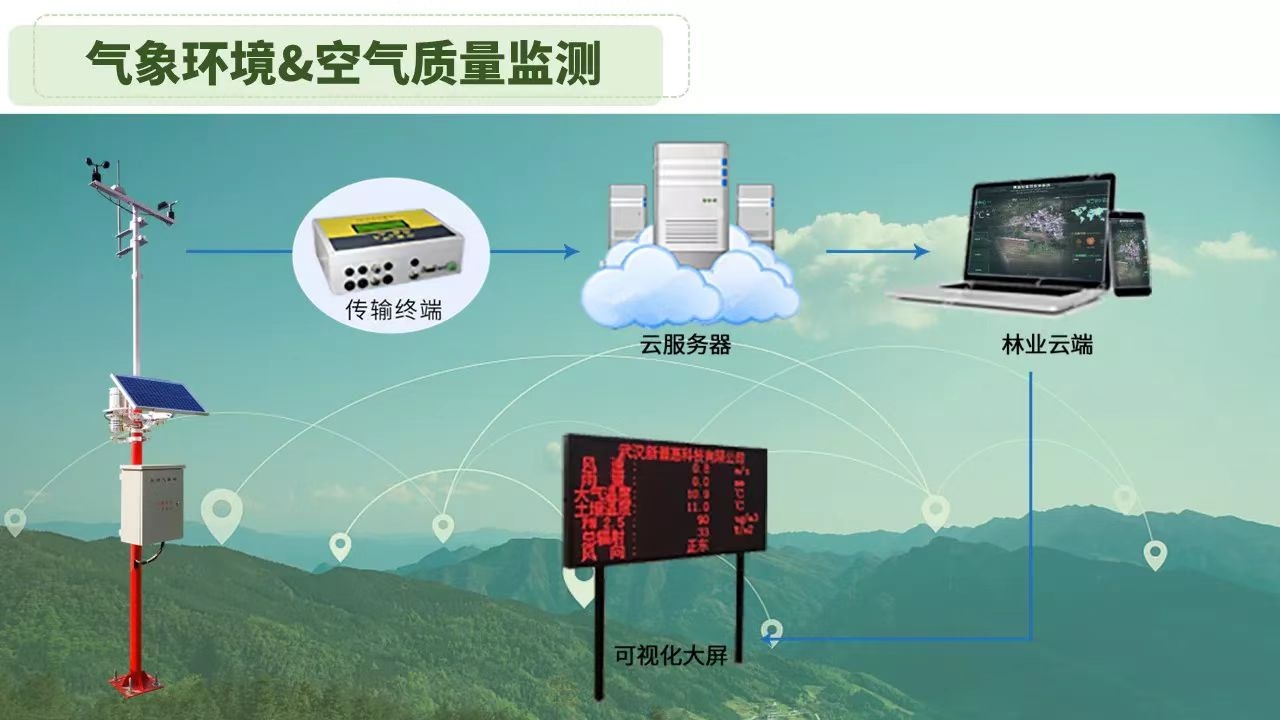

空气质量监测站系统是一种集数据采集、存储、传输和管理于一体的无人值守的采集系统。水文监测站系统由水文传感器、数据采集仪和计算机软件三部分组成。数据采集仪具有数据采集、实时时钟、数据定时存储、参数设定、友好的人机界面和标准通信功能。
系统内置大容量FLASH存储芯片；多种通讯接口可以很方便的与计算机建立有线通讯连接，若选配GPRS无线通讯模块还可实现水文设备与计算机监控中心的远程无线连接。
1.2 产品功能
◆实时监测二氧化碳、氧气、二氧化硫、臭氧、负离子等环境要素监测参数；
◆微电脑监测数据采集仪具有气象数据采集、实时时钟、定时存储、参数设定、参数和历史数据掉
电保护等功能；
◆汉字液晶键盘人机界面，人机界面友好；
◆数据浏览功能。能提供局域网数据浏览、互联网数据浏览、手机数据浏览等多种数据浏览途径供用
户选择；
◆灵活的系统组网方式。通讯功能支持MODBUS通讯协议。提供标准有线（485、232/ USB）、无线（GPRS/
LAN/电台/WIFI/卫星）等多种通讯方式供用户选择。灵活与气象计算机组成气象监测系统；
◆可靠供电系统。提供市电、直流和太阳能系统等多种供电方式供用户选择；
◆采用全不锈钢、金属喷漆支架和野外防护箱，外形美观、耐腐蚀、抗干扰；
1.3 系统特点
◆电源系统:双电源供电系统、交流220V、直流5V、12V、太阳能等,根据用户需要选配。
◆可靠运行于各种恶劣的野外环境，低功耗、高稳定性、高精度、可无人值守。
◆完善的防雷击、抗干扰等保护措施。
◆硬件和软件均采用模块组合式开放性设计，可灵活组合使用。
◆监测要素可按实际需求选配。模块化设计极大的方便了后期设备的调试和升级。
◆通讯方式可根据传输距离来按需要选配，为方案提供*高的性价比。
◆气象WEB发布系统可以让用户在互联网上随时使用浏览监测站现场监测数据。
◆客户端浏览：可以通过软件客户端，实现局域网、互联网上查询、统计监测站现场监测数据。
2、系统设计
2.1 系统设计目标
根据客户需求，提供能够充分体现和满足客户个性化需求的解决方案。
2.2系统设计原则
1）兼容性原则。
系统提供灵活的设置，可兼容国内外各种传感设备，进行数据采集与处理，在保证功能的前提下，可以*大限度降低系统成本。
2）易用性原则。
系统使用人员范围广，使用人员的计算机水平层次不一，很多地方缺少计算机*业人员，该系统做到操作简便，维护简单，易学易懂。
3）可靠性原则。
硬件设计时具备操作与安全保护机制，*大限度减小用户误操作导致的错误或损失。采用可靠稳定的数据传输系统，采集中心以查询方式主动调取采集器数据，具备心跳机制，断线重连机制等，保证各项性能可以长时间稳定运行。
4）安全性原则。
系统的用户根据业务的需要，具有不同的安全级别及操作权限，系统能充分发挥操作系统、数据库、应用软件三层安全保证措施，以保证数据的安全性。
5）易二次开发、易维护性原则。
采用封装技巧，建立稳定的底层工具，核心技术文档随系统发布等手段，使具有基本技术水平的系统维护人员可以在一定程度上对系统进行较复杂的维护及一般性扩充。
6）环保节能原则。
采用无污染优化的电源管理设备，可控的系统功耗。节能，以较小的太阳能电源系统即可实现应有功能。
2.3产品配置
根据客户需求及项目需要，整体配置如下：
1 | PM2.5传感器 | DF-PM2.5 | 应有配套数据采集器、供电、通讯系统及全套安装支架。应提供配套软件及SDK-SERVER开发包，可进行二次开发：单位：μg/m3；平均电流：峰值≤150mA，平均90mA；预热时间：3min；响应时间：<90S；精度：±3%F•S（25℃）；检测范围：0~1000μg/m3；供电电压：12~24V；通讯协议：Modbus485 | 1 | 个 |
2 | CO2传感器 | DF-CO2 | 应有配套数据采集器、供电、通讯系统及全套安装支架。应提供配套软件及SDK-SERVER开发包，可进行二次开发：*大电耗：1.92W；量程：0ppm～2000ppm；准确度：±0.2%F•S；稳定性：≤2%F•S；非线性：≤1%F•S(22℃）；压力漂移：0.13%/mm Hg；供电电压：12V；通讯协议：Modbus485 | 1 | 个 |
3 | CO传感器 | DF-CO | 应有配套数据采集器、供电、通讯系统及全套安装支架。应提供配套软件及SDK-SERVER开发包，可进行二次开发：单位：ppm；量程：0ppm～2000ppm；准确度：±0.2%F•S；稳定性：≤2%F•S；非线性：≤1%F•S(22℃）；压力漂移：0.13%/mm Hg；供电电压：12V；通讯协议：Modbus485 | 1 | 个 |
4 | 综合数据采集器 | DF-SJ1 | 4路采集，带232和485接口；中文LCD屏带背光，供电方式：220V交流/12V直流并存（含传感器标配数据线），带数据存储 | 1 | 个 |
5 | 空气温湿度传感器 | DF-KQ | 空气温度量程：-50～100℃；分辩率：0.1℃；准确度：±0.5℃ 空气湿度量程：0～100%RH；分辨率：0.1%RH；准确度：±5%RH | 1 | 个 |
6 | 野外防护箱 | DF-FH | 镀锌喷塑，防雨，防尘，防潮； | 1 | 个 |
7 | 安装支架 | DF-ZJ3.6 | 3.5米支架 | 1 | 个 |
8 | 监测软件 | DF-RJ | 可导入导出数据，绘制波形图、报表、数据上传、参数远程配置等功能 | 1 | 套 |
9 | 轻型百叶箱 | DF-BY | 放置气温、气湿传感器 | 1 | 个 |
10 | 太阳能供电系统(选配) | DF-HB | 一套含太阳能支架，太阳能板，太阳能控制器，蓄电池等 | 1 | 套 |
11 | 无线传输模块 | DF-GPRS | 无线GPRS传输，精度高，稳定性好，需SIM卡使用 | 1 | 套 |
